CONECTORES DE LA TARJETA MADRE
TARJETA MADRE Y SUS CONEXIONES
La placa base es la placa sobre la que se conectan todos los demás elementos que conforman nuestro ordenador, y por lo tanto se trata de un elemento fundamental.
La placa base está formada por una serie de elementos que veremos a continuación:
BASE: La base propiamente dicha es una plancha de material sintético en la que están incrustados los circuitos en varias capas y a la que se conectan los demás elementos que forman la placa base.
BIOS:
es un estándar de facto que define la interfaz de firmware para computadoras IBM PC compatibles.2 El nombre se originó en 1975, en el Basic Input/Output System usado por elsistema operativo CP/M. El firmware BIOS es instalado dentro de la computadora personal (PC), y es el primer programa que se ejecuta cuando se enciende la computadora.
El propósito fundamental del BIOS es iniciar y probar el hardware del sistema y cargar un gestor de arranque o un sistema operativo desde un dispositivo de almacenamiento de datos.
SOCKET: (zócalo del
microprocesador):
Varía su tamaño,
aquí se coloca el
microprocesador. Su
forma y cantidad de
pines depende de la marca y modelo del
microprocesador. En algunos casos también posee
los anclajes para el cooler (disipador y ventilador).
PROCESADOR:
ejecutar programas almacenados en la
memoria RAM tomando sus instrucciones,
examinándolas y luego ejecutándolas una tras otra.
CONECTORES RAM:
Conectores (slot)
DDR para la RAM:
Aquí se conectan los
módulos de memoria
RAM :dinámica que
reciben el mismo nombre que las memorias (SIMM,
DIMM Y RIMM)
Conectores IDE:
En estos conectores se conectan los discos duros y
las unidades de lectura y escritura de CDs y DVDs.
Permite conectar hasta 2 unidades por conector y
están siendo reemplazados actualmente por los
conectores SATA
Conectores SATA:
Son los usados actualmente en lugar de los IDE.
Permiten velocidades de transferencia más de 4
veces más rápido. Conectan los discos duros, CD
y DVD.
Panel Frontal:
Aquí se conectan los comandos e indicadores que se encuentran en el frente del gabinete: Led de encendido, Botón de encendido, botón de Reset, led que indica el acceso a datos en el disco rígido, etc.
CONECTORES:
El conector ATX
de 20/24 pines
Es el
que alimenta a la placa madre, antiguamente de 20 pines, la norma actual prevé
24 pines. Casi siempre está compuesto de un bloque de 20 pines, al que podemos
agregar un bloque de 4 pines. Esto a fin de respetar la compatibilidad con las
antiguas placas con conectores de 20 pines.
El conector
“ATX P4”
Este
conector, llamado “ATX P4 (también ATX 12V), fue introducido por Intel para las pentium 4, se conecta a la placa
madre y es reservado exclusivamente a la
alimentación del procesador, sin él es imposible iniciar el PC.
En
la actualidad la mayoría de placas madres poseen 8 pines, debido al aumento de
la potencia del CPU. En las últimas normas de fuentes de alimentación, esto se
traduce en el uso de un conector de 8 pines (llamado a veces EPS 12V) compuesto
de 2 bloques de 4 pines, para garantizar la compatibilidad con las placas
antiguas y el clásico “ATX P4”.
Conector único
El mismo conector separado en dos:
El conector tipo “MOLEX”
El
más clásico, un presente en todos los PC, a veces utilizado directamente en la
placa madre (MSI), sirve para conectar
el disco duro y unidades de todo tipo (lectora, grabadora). Algunas
tarjetas gráficas también pueden necesitar este conector.
En segundo plano, podemos ver un sobreviviente; el
conector necesario para un viejo lector de disquetes…
El conector
“SATA”
Aparecido con la norma del mismo nombre, está presente en
todos los PC modernos, una fuente de alimentación de calidad debe poseer 4 como
mínimo. Básicamente sirve para la
alimentación de disco duro y grabadoras bajo la norma SATA.
El conector “PCI express” para tarjeta gráfica
La potencia de las
tarjetas gráficas no para de
aumentar, muchas de ellas necesitan en la actualidad una fuente de alimentación
directa del bloque principal (a veces incluso dos). Es la función de este
conector. Inicialmente de 6 pines cada vez más los podemos encontrar de 8.
CONECTOR USB
En Informática, un puerto es una forma genérica de
dominar a una interfaz a través de la cual los
diferentes tipos de datos se puedan enviar y recibir.
La Placa Base actual va eliminando paulatinamente
los puertos herederos desde que se diseñó el primer
ordenador IBM. Por razones de compatibilidad aún
se pueden encontrar algunos puertos ya en desuso,
pero las nuevas máquinas ya no poseerán los típicos
conectores serie, paralelo, ps2, etc. En su lugar
encontraremos puertos USB, Fireware o las nuevas
tecnologías que se incorporan constantemente.
TARJETA MADRE Y SUS CONEXIONES
La placa base es la placa sobre la que se conectan todos los demás elementos que conforman nuestro ordenador, y por lo tanto se trata de un elemento fundamental.
La placa base está formada por una serie de elementos que veremos a continuación:
BASE: La base propiamente dicha es una plancha de material sintético en la que están incrustados los circuitos en varias capas y a la que se conectan los demás elementos que forman la placa base.
El propósito fundamental del BIOS es iniciar y probar el hardware del sistema y cargar un gestor de arranque o un sistema operativo desde un dispositivo de almacenamiento de datos.
SOCKET: (zócalo del
microprocesador):
Varía su tamaño,
aquí se coloca el
microprocesador. Su
forma y cantidad de
pines depende de la marca y modelo del
microprocesador. En algunos casos también posee
los anclajes para el cooler (disipador y ventilador).
PROCESADOR:
ejecutar programas almacenados en la
memoria RAM tomando sus instrucciones,
examinándolas y luego ejecutándolas una tras otra.
CONECTORES RAM:
Conectores (slot)
DDR para la RAM:
Aquí se conectan los
módulos de memoria
RAM :dinámica que
reciben el mismo nombre que las memorias (SIMM,
DIMM Y RIMM)
Conectores IDE:
En estos conectores se conectan los discos duros y
las unidades de lectura y escritura de CDs y DVDs.
Permite conectar hasta 2 unidades por conector y
están siendo reemplazados actualmente por los
conectores SATA
Conectores SATA:
Son los usados actualmente en lugar de los IDE.
Permiten velocidades de transferencia más de 4
veces más rápido. Conectan los discos duros, CD
y DVD.
Panel Frontal:
Aquí se conectan los comandos e indicadores que se encuentran en el frente del gabinete: Led de encendido, Botón de encendido, botón de Reset, led que indica el acceso a datos en el disco rígido, etc.
CONECTORES:
El conector ATX de 20/24 pines
El conector “ATX P4”

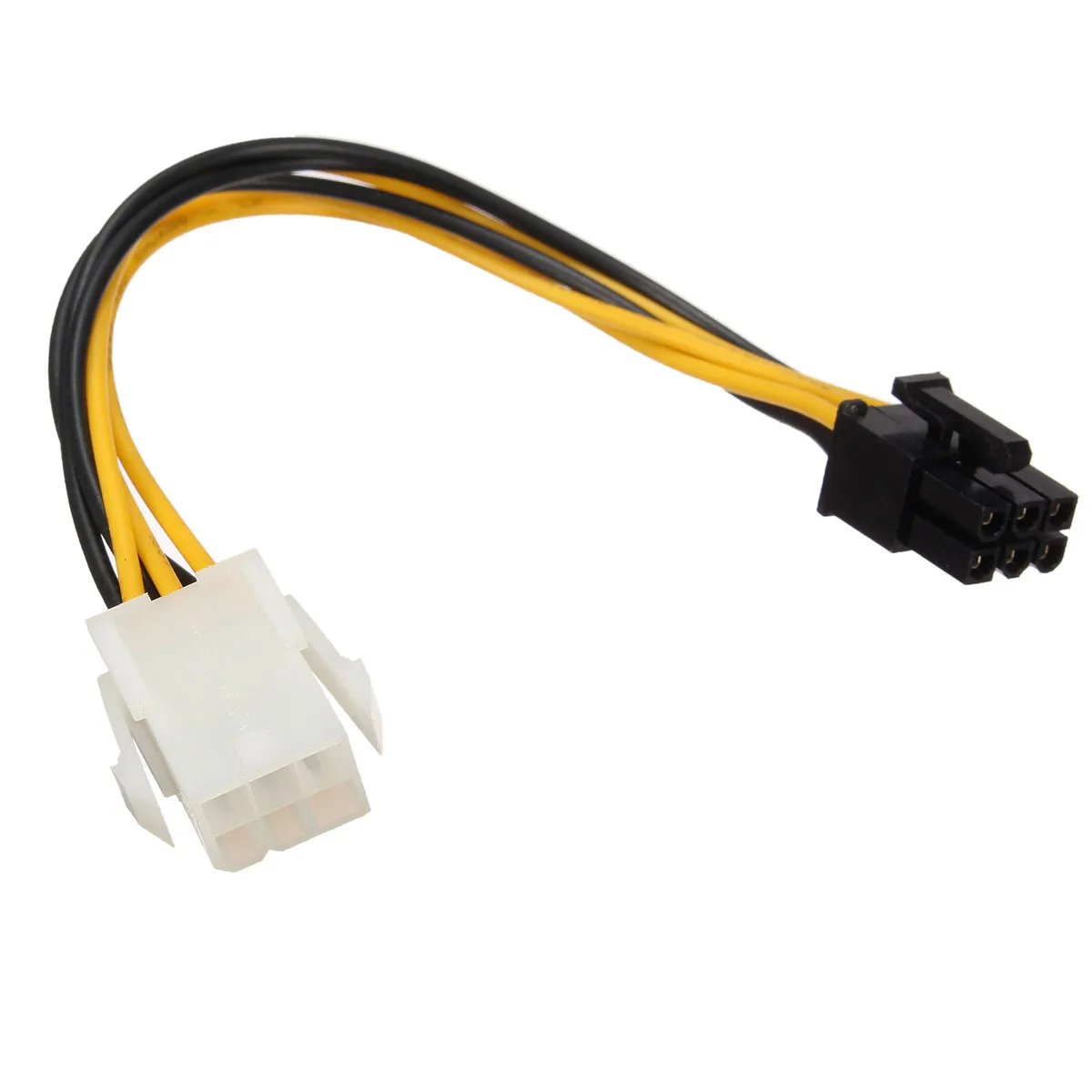

La potencia de las tarjetas gráficas no para de aumentar, muchas de ellas necesitan en la actualidad una fuente de alimentación directa del bloque principal (a veces incluso dos). Es la función de este conector. Inicialmente de 6 pines cada vez más los podemos encontrar de 8.
El conector ATX de 20/24 pines
Es el
que alimenta a la placa madre, antiguamente de 20 pines, la norma actual prevé
24 pines. Casi siempre está compuesto de un bloque de 20 pines, al que podemos
agregar un bloque de 4 pines. Esto a fin de respetar la compatibilidad con las
antiguas placas con conectores de 20 pines.
El conector “ATX P4”
Este
conector, llamado “ATX P4 (también ATX 12V), fue introducido por Intel para las pentium 4, se conecta a la placa
madre y es reservado exclusivamente a la
alimentación del procesador, sin él es imposible iniciar el PC.
En
la actualidad la mayoría de placas madres poseen 8 pines, debido al aumento de
la potencia del CPU. En las últimas normas de fuentes de alimentación, esto se
traduce en el uso de un conector de 8 pines (llamado a veces EPS 12V) compuesto
de 2 bloques de 4 pines, para garantizar la compatibilidad con las placas
antiguas y el clásico “ATX P4”.
Conector único
Conector único
El mismo conector separado en dos:
El conector tipo “MOLEX”
El conector tipo “MOLEX”
El
más clásico, un presente en todos los PC, a veces utilizado directamente en la
placa madre (MSI), sirve para conectar
el disco duro y unidades de todo tipo (lectora, grabadora). Algunas
tarjetas gráficas también pueden necesitar este conector.
En segundo plano, podemos ver un sobreviviente; el
conector necesario para un viejo lector de disquetes…
El conector
“SATA”
Aparecido con la norma del mismo nombre, está presente en
todos los PC modernos, una fuente de alimentación de calidad debe poseer 4 como
mínimo. Básicamente sirve para la
alimentación de disco duro y grabadoras bajo la norma SATA.
El conector “PCI express” para tarjeta gráfica
El conector “PCI express” para tarjeta gráfica
La potencia de las tarjetas gráficas no para de aumentar, muchas de ellas necesitan en la actualidad una fuente de alimentación directa del bloque principal (a veces incluso dos). Es la función de este conector. Inicialmente de 6 pines cada vez más los podemos encontrar de 8.
CONECTOR USB
En Informática, un puerto es una forma genérica de
dominar a una interfaz a través de la cual los
diferentes tipos de datos se puedan enviar y recibir.
La Placa Base actual va eliminando paulatinamente
los puertos herederos desde que se diseñó el primer
ordenador IBM. Por razones de compatibilidad aún
se pueden encontrar algunos puertos ya en desuso,
pero las nuevas máquinas ya no poseerán los típicos
conectores serie, paralelo, ps2, etc. En su lugar
encontraremos puertos USB, Fireware o las nuevas
tecnologías que se incorporan constantemente.
